Podrobný popis produktu
Zdroj: | 220 V 50/60 Hz 0,75 kW | Výška objektu: | 30-200 mm |
---|---|---|---|
Šírka objektu: | 20-200 mm | Výška štítku: | 15 - 180 mm |
Dĺžka štítku: | 25-300mm | Presnosť označenia: | ± 1 mm (bez chyby objektu a štítku) |
Kľúč 1: | Aplikátor etikiet | Kľúč 2: | Stroj na označovanie pohárov |

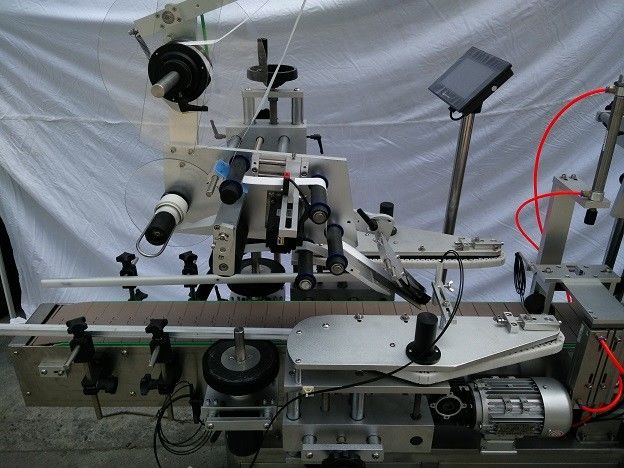

Kľúč 3: | Plochý etiketovací stroj | Názov: | PLC slávny japonský značkovač MITSUBISHI s plochým povrchom s detekciou objektov Magic Eye |
Aplikátor etikiet na šírku 20-200 mm so špičkovým a zadným štítkom
Technické parametre
názov | Aplikátor etikiet na šírku 20-200 mm so špičkovým a zadným štítkom |
Rýchlosť označovania | 20-200ks / min |
Výška objektu | 30-200 mm |
Hrúbka objektu | 20 - 120 mm |
Výška štítku | 15 - 110 mm |
Dĺžka štítku | 25-300mm |
Vnútorný priemer valca štítkov | 76 mm |
Vonkajší priemer štítkového valčeka | 300 mm |
Presnosť označovania | ± 1 mm |
Zdroj | 220 V 50/60 Hz 0,75 kW |
Spotreba plynu v tlačiarni | 5 kg / m2 (ak pridáte kódovací stroj) |
Veľkosť etiketovacieho stroja | 1 600 (d) × 550 (š) × 1 600 (v) mm |
Hmotnosť etiketovacieho stroja | 150kg |
Konfigurácia:
Č. | Časť | značka | množstvo |
1 | PLC | MITSUBISHI (Japonsko) | 1 |
2 | Hlavný prevodník | DANFOSS (Dánsko) | 1 |
3 | HMI | WEINVIEW (Taiwan) | 1 |
4 | Servo označovací motor | DELTA (Taiwan) | 1 |
5 | Ovládač motora označený servomotorom | DELTA (Taiwan) | 1 |
6 | Motor dopravníka | HY (Taiwan) | 1 |
7 | Prepravná motorová prevodovka | HY (Taiwan) | 1 |
8 | Motor lúčov | GPG (Taiwan) | 1 |
9 | Prevodovka motora s lúčmi | GPG (Taiwan) | 1 |
10 | objekt detekovať magické oko | OMRON (Japonsko) | 1 |
11 | optické vlákno | OMRON (Japonsko) | 1 |
12 | Označenie výstupu detekuje magické oko | LEUZE (Nemecko) | 1 |

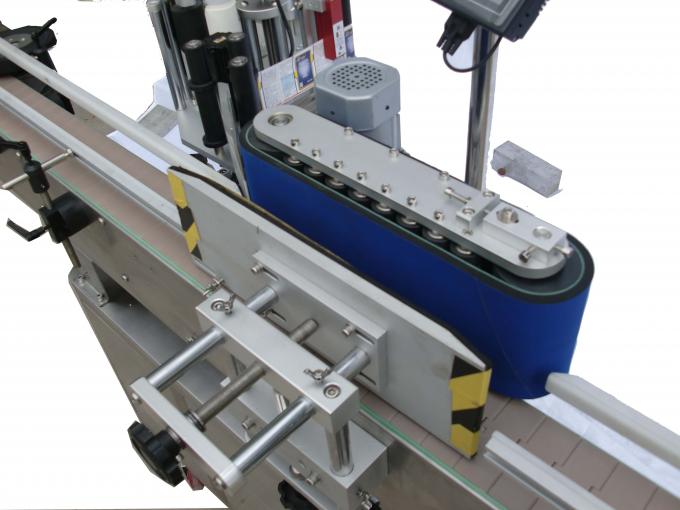

značenie hlavný rám:
Tento etiketovací stroj je najdôležitejšou časťou, rôzne diely majú rôzne použitie. Podľa špecifikácie môžeme upraviť polohu štítku. 3 kroky pre nastavenie výšky
1. Nastavením ručného kolieska nastavenia výšky zdvíhajte a spúšťajte hlavný rám.
2. Počas nastavovacích prác uvoľnite univerzálnu rukoväť a po dokončení ju upevnite.
3. Upravte pozíciu odlupovacej dosky, aby bola 2-3 mm od obrobku.
4. Nastavením pravého / ľavého nastavovacieho kolieska (obrázok 3) posuňte hlavný rám tak, aby zodpovedal obrobku.
5. Nastavením polohy hlavného rámu môžete tiež upraviť polohu odlepovacej dosky podľa obrobku.
Značka: štítkovací stroj, plochý aplikátor štítkov
