Podrobný popis produktu
Veľkosť stroja: | 1 600 (d) × 550 (š) × 1 600 (v) mm | Hrúbka objektu: | 20 - 120 mm |
---|---|---|---|
Zdroj: | 220 V 50/60 Hz 0,75 kW | Výška objektu: | 30-200 mm |
Šírka objektu: | 20-200 mm | Výška štítku: | 15 - 180 mm |
Dĺžka štítku: | 25-300mm | Presnosť označenia: | ± 1 mm (bez chyby objektu a štítku) |
Kľúč 1: | Aplikátor etikiet | Kľúč 2: | Stroj na označovanie pohárov |
Kľúč 3: | Plochý etiketovací stroj |

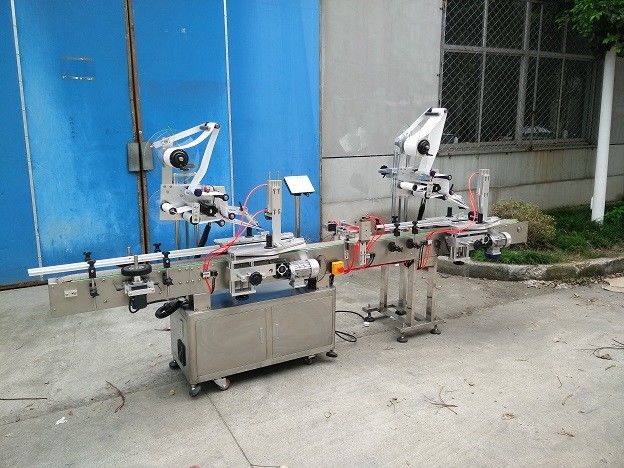

Aplikátor etikiet na šírku 20-200 mm so špičkovým a zadným štítkom
Vlastnosti
1. Hlavné telo je vyrobené z nehrdzavejúcej ocele SUS304 a prvotriednej hliníkovej zliatiny.
2. Označovacia hlava je poháňaná pokrokovým krokovým motorom, ktorý sa dováža z Japonska.
3. Všetko magické oko je pokročilý detektor fotografií vyrobený v Japonsku.
4. Riadiaci systém PLC je vybavený ľudským rozhraním vrátane 60 skupín pamäťovej jednotky.
5. Poloha a výška označenia je nastaviteľná.
6. Prepravnú výšku je možné nastaviť výškou výrobnej linky.
7. Byť schopný spojiť sa s dopravníkom a výrobnou linkou
8. Priehľadný štítkový monitor pre možnosť.
Technické parametre
názov | Aplikátor etikiet na šírku 20-200 mm so špičkovým a zadným štítkom |
Rýchlosť označovania | 20-200ks / min |
Výška objektu | 30-200 mm |
Hrúbka objektu | 20 - 120 mm |
Výška štítku | 15 - 110 mm |
Dĺžka štítku | 25-300mm |
Vnútorný priemer valca štítkov | 76 mm |
Vonkajší priemer štítkového valčeka | 300 mm |
Presnosť označovania | ± 1 mm |
Zdroj | 220 V 50/60 Hz 0,75 kW |
Spotreba plynu v tlačiarni | 5 kg / m2 (ak pridáte kódovací stroj) |
Veľkosť etiketovacieho stroja | 1 600 (d) × 550 (š) × 1 600 (v) mm |
Hmotnosť etiketovacieho stroja | 150kg |
Konfigurácia:
Č. | Časť | značka | množstvo |
1 | PLC | MITSUBISHI (Japonsko) | 1 |
2 | Hlavný prevodník | DANFOSS (Dánsko) | 1 |
3 | HMI | WEINVIEW (Taiwan) | 1 |
4 | Servo označovací motor | DELTA (Taiwan) | 1 |
5 | Ovládač motora označený servomotorom | DELTA (Taiwan) | 1 |
6 | Motor dopravníka | HY (Taiwan) | 1 |
7 | Prepravná motorová prevodovka | HY (Taiwan) | 1 |
8 | Motor lúčov | GPG (Taiwan) | 1 |
9 | Prevodovka motora s lúčmi | GPG (Taiwan) | 1 |
10 | objekt detekovať magické oko | OMRON (Japonsko) | 1 |
11 | optické vlákno | OMRON (Japonsko) | 1 |
12 | Označenie výstupu detekuje magické oko | LEUZE (Nemecko) | 1 |
hlavné logo značky ako hore

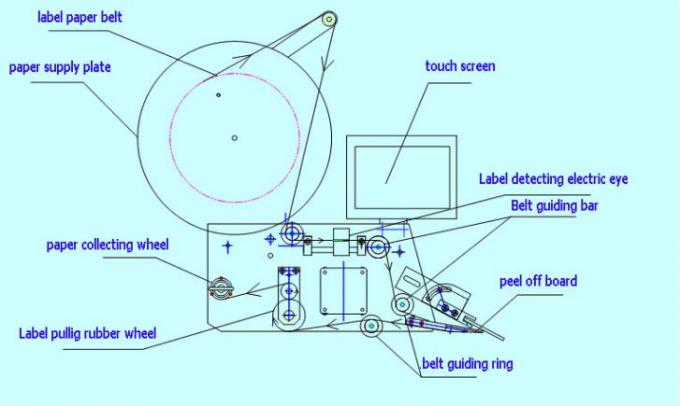

TECHNOLÓGIA:
Etiketovací stroj je najdôležitejšou časťou, rôzne diely majú rôzne použitie. Podľa špecifikácie môžeme upraviť hlavu etikety alebo si osvojiť základné vedomosti o etiketovacom stroji.
1. dotyková obrazovka
2. detekovať čarovné oči
3. vodiaci krúžok pásu
4. štítok z papierového štítku
5. odlepiť z dosky
Značka: štítkovací stroj, plochý aplikátor štítkov
