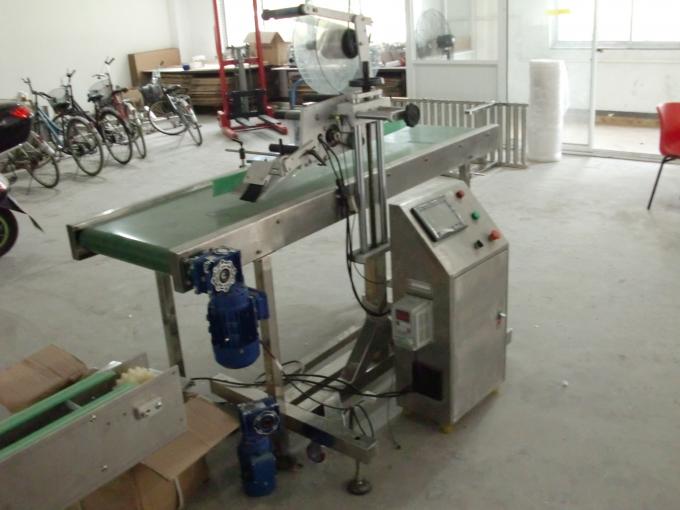

Podrobný popis produktu
Meno Produktu: | Samolepiaca samolepiaca samolepka na stôl s plochým povrchom Aplikátor etikiet so stránkovacím strojom podávajúcim objekty | Výstupná rýchlosť: | 20-200ks / min |
---|---|---|---|
Výška štítku: | 15 - 110 mm | Dĺžka štítku: | 25-300mm |
Presnosť označenia: | ± 0,8 mm | Vnútorný priemer valca štítkov: | 76 mm |
Vonkajší priemer valca štítkov: | 350 mm |
Vlastnosti
Prevádzka | Vďaka riadiacemu systému PLC je štítkovací stroj ľahko ovládateľný |
Materiál | Hlavné telo etiketovacieho zariadenia je vyrobené z nehrdzavejúcej ocele SUS304 |
Konfigurácia | Naše etiketovacie stroje prijímajú známe japonské, nemecké, americké, kórejské alebo taiwanské značkové diely |
Flexibilita | Klient sa môže rozhodnúť pridať tlačiareň a stroj na kódovanie; sa môže rozhodnúť spojiť s dobyvateľom alebo nie. |
Technické parametre

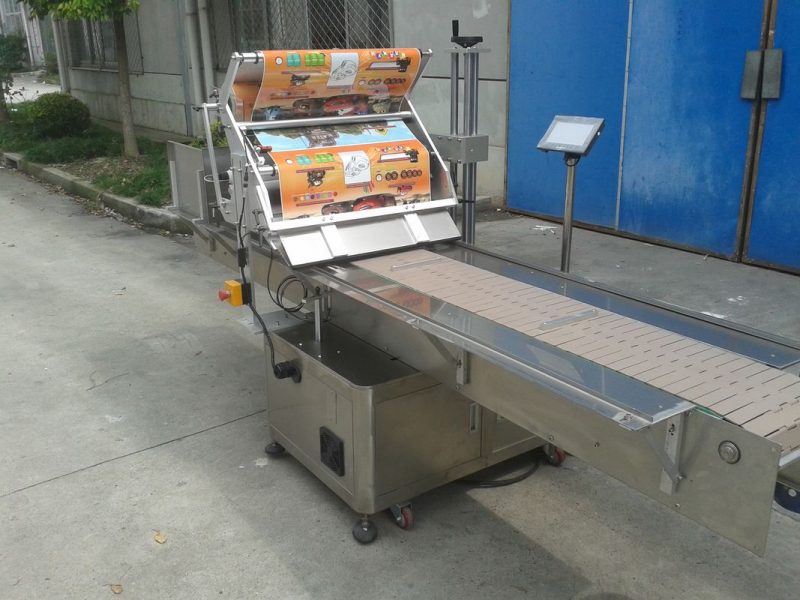

názov | Samolepiaca samolepka na stôl s plochým povrchom Aplikátor etikiet s podávacím strojom na podávanie predmetov |
Rýchlosť označovania | 20-200ks / min |
Výška objektu | 30-200 mm |
Hrúbka objektu | 20 - 120 mm |
Výška štítku | 15 - 110 mm |
Dĺžka štítku | 25-300mm |
Vnútorný priemer valca štítkov | 76 mm |
Vonkajší priemer štítkového valčeka | 300 mm |
Presnosť označovania | ± 1 mm |
Zdroj | 220 V 50/60 Hz 0,75 kW |
Spotreba plynu v tlačiarni | 5 kg / m2 (ak pridáte kódovací stroj) |
Veľkosť etiketovacieho stroja | 1 600 (d) × 550 (š) × 1 600 (v) mm |
Hmotnosť etiketovacieho stroja | 150kg |
prevádzková príručka
1. Výškové nastavenie mainframu štítkov
- Výškové nastavenie: otočením rukoväti nastavovacej rukoväti v smere hodinových ručičiek zdvihnete hlavný počítač, proti smeru hodinových ručičiek smerom dole.
- Pred nastavovaním uvoľnite upevňovaciu maticu na zadnej strane a po dokončení nastavenia ju utiahnite.
- Upozorňujeme, že odlepovacia doska sa dostane do kontaktu s dopravným pásom alebo konzolami detektora obrobkov
- Nastavenie mechanizmu kolesa (voliteľné)
- Nastavte upínací valec na zaistenie polohy čo najbližšie k prednej odtrhávacej doske, len to nemá vplyv na vystupujúci štítok.
- Vypnite prívod vzduchu. Vytiahnite valec, vložte predmet, ktorý sa má upnúť medzi upevňovacie koleso a tlačné koleso valca, urobte ho trochu tesným a potom v poriadku.

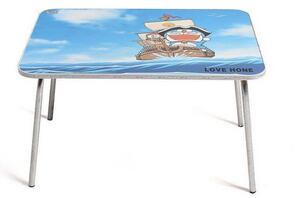

Prípad:
Požiadavky klienta:
Dĺžka plochého stola: 500 - 1 000 mm
Šírka plochého stola: 250 - 550 mm
Dĺžka štítku: 130 mm
Šírka štítku: 160 mm
Presnosť označenia: ± 0,5 mm
Výstupná rýchlosť: 900 štítkov / h
Výstupný zásobník
